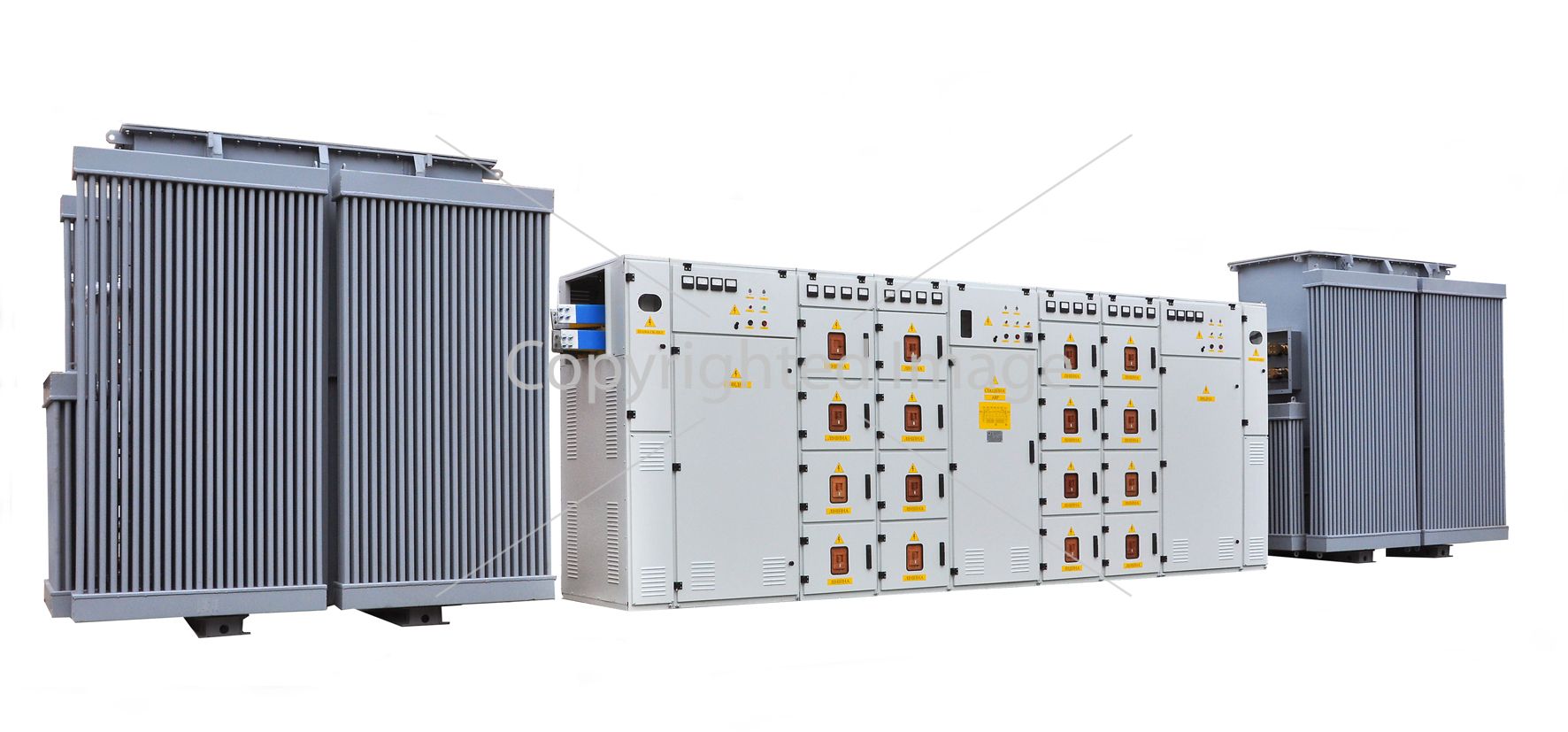

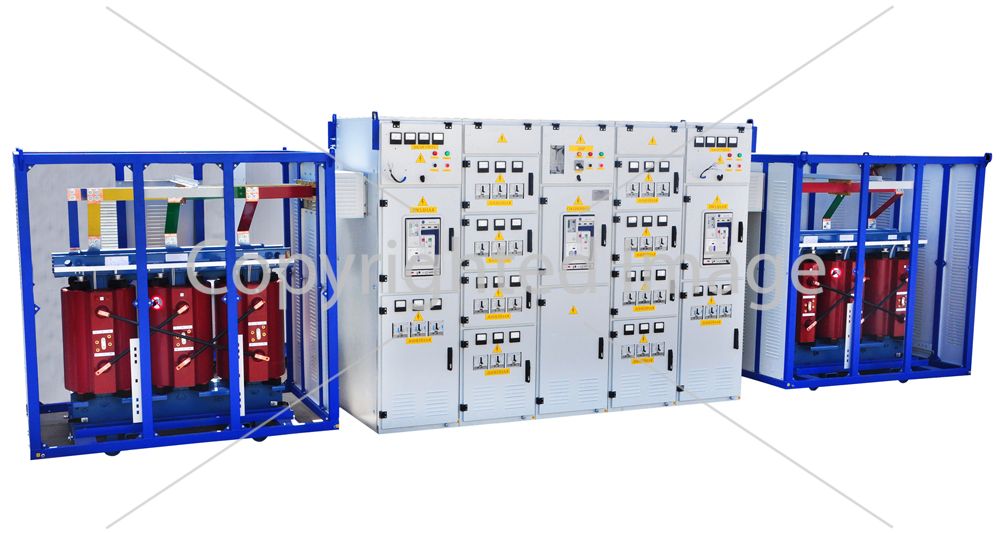

ПІДСТАНЦІЇ ТРАНСФОРМАТОРНІ КОМПЛЕКТНІ КТП-250...2500/10(6)0,4 У3, У1 (загальнопромислова)
Підстанції трансформаторні комплектні потужністю 250-2500 кВА (надалі КТП), напругою ВН 6 або 10 кВ та напругою ПН 0,4кВ призначені для прийому, перетворення та розподілу електричної енергії трифазного змінного струму частотою 50Гц. КТП призначені для електропостачання промислових об'єктів у районах із помірним кліматом (від -25°С до +40°С).
Вид кліматичного виконання У3 за ГОСТ15150.
Нормальна робота КТП забезпечується за таких умов:
1. Висота над рівнем моря – не більше 1000 м;
2. Навколишнє середовище – невибухонебезпечне, що не містить струмопровідного пилу, агресивних газів і пар у концентраціях, що знижують параметри КТП у неприпустимих межах;
3. Відносна вологість до 80% при температурі +20 ° С;
4. Тип атмосфери - II за ГОСТ15150.
КТП класифікуються за такими ознаками.
|
Ознаки класифікації КТП |
Виконання |
|

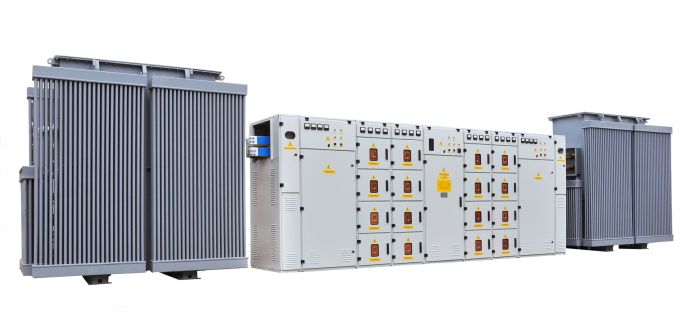

За типом силового трансформатора |
з масляним силовим трансформатором |
|

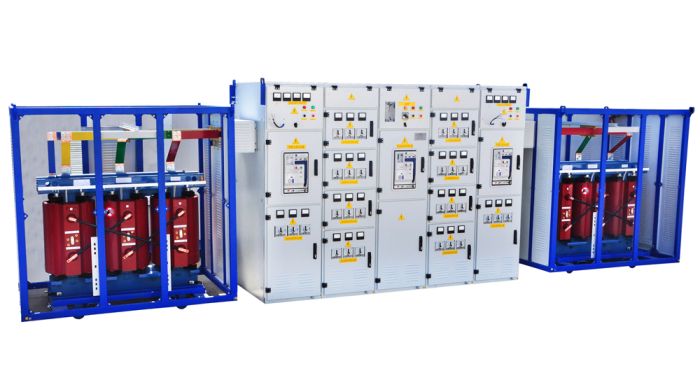

із сухим силовим трансформатором |
|
|
За способом виконання нейтралі з боку низької напруги |
з глухозаземленою нейтраллю |
|
із ізольованою нейтраллю |
|
|
За взаємним розташуванням виробу |
Однорядні (праві або ліві) |
|
дворядні |
|
|
За кількістю застосовуваних трансформаторів |
однотрансформаторні (КТП) |
|
двотрансформаторні (2КТП) |
|
|
По виконанню виводів ліній низької напруги, що відходять |
кабелем вниз або вгору |
|
шинами |
|
|
По кліматичному виконанню та категорії розміщення |
У3 |
|
За ступенем захисту оболонки |
IР 31 за ГОСТ 14254 |
|
За типом встановлюваних автоматичних вимикачів у розподільчому пристрої низької напруги (РУНН) |
з висувними вимикачами |
|
зі стаціонарними вимикачами |
|
|
За типом виконання пристрою введення високої напруги (ПВН) |
ВВ-1 (глухе введення) - без комутаційних апаратів |
|
ШВВ-2 з вимикачем навантаження ВН-РА, запобіжниками ПКТ та заземлювачем |
|
|
ШВВ-2В із вакуумним вимикачем |
Основні технічні характеристики наведено у таблиці.
|
Найменування параметра |
КТП (2КТП) |
|||||
|
250 |
400 |
630 |
1000 |
1600 |
2500 |
|
|
Потужність силового трансформатора, кВа |
250 |
400 |
630 |
1000 |
1600 |
2500 |
|
Номінальна напруга ВН, кВ |
6 або 10 |
|||||
|
Номінальна напруга НН, кВ |
0,4 |
|||||
|
Номінальний струм збірних шин, кА: ПВН РУНН |
0,4 |
|||||
|
0,36 |
0,58 |
0,91 |
1,445 |
2,31 |
3,61 |
|
|
Струм термічної стійкості протягом 1с, кА ПВН РУНН |
|
|||||
|
20 |
20 |
20 |
20 |
20 |
- |
|
|
10 |
10 |
25 |
25 |
30 |
40 |
|
|
Струм електродинамічної стійкості протягом 1с, кА ПВН РУНН |
|
|||||
|
51 |
51 |
51 |
51 |
51 |
- |
|
|
25 |
25 |
50 |
50 |
70 |
100 |
|
|
Опір ізоляції ланцюгів Ом, не менше ПВН РУНН |
1000 |
|||||
|
1,0 |
||||||
У дворядних підстанціях передбачено шинний міст. Відстань між фасадами протилежних рядів (на замовлення) – 1800,2300 або 2800 мм. На замовлення можливе виготовлення шинних мостів нестандартних розмірів.
ПВН дозволяє приєднання до двох високовольтних кабелів перетином 3х150 мм². На замовлення можливе виготовлення ПВН інших типів - з трансформаторами струму, трансформаторами напруги, з організацією обліку по високій стороні, прохідного типу, з секціонуванням, з автоматичним включенням резерву та інші.

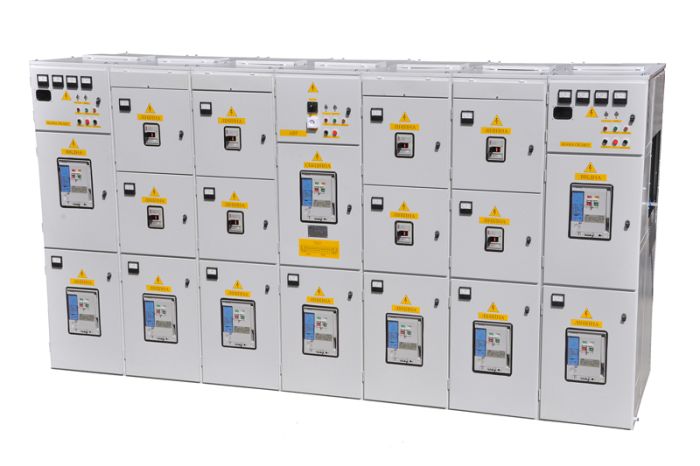

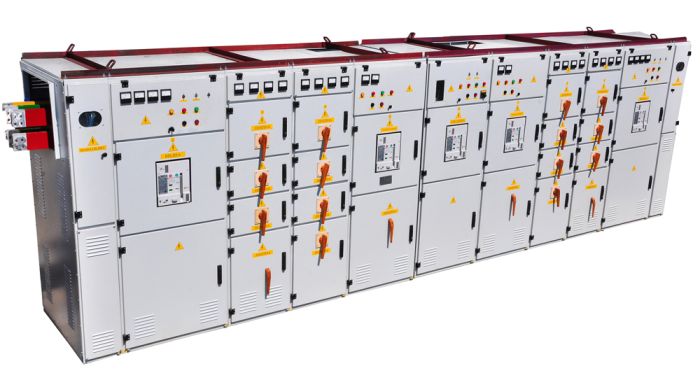

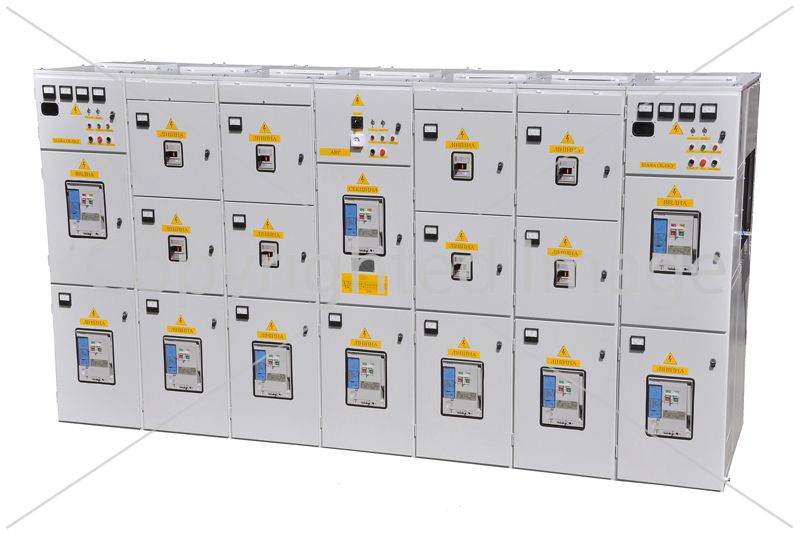

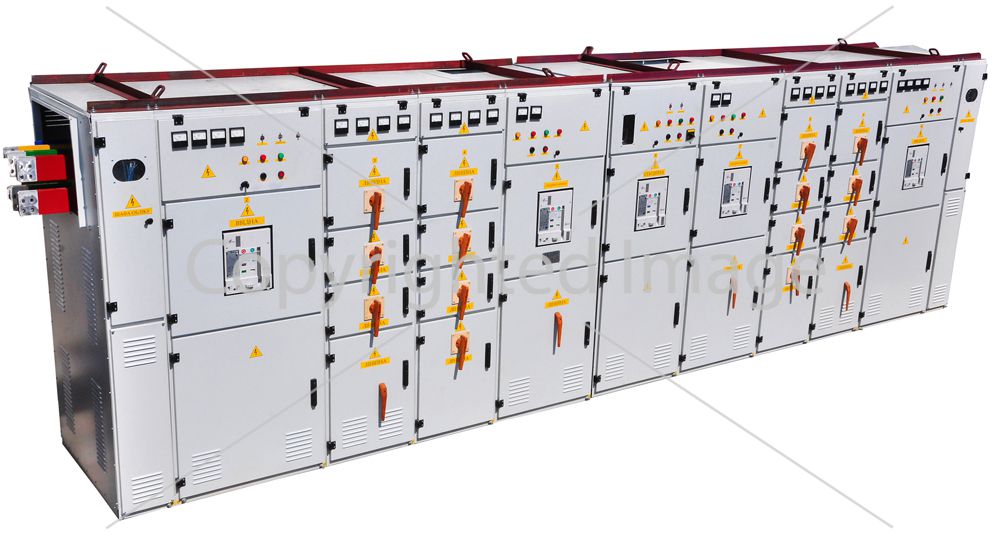

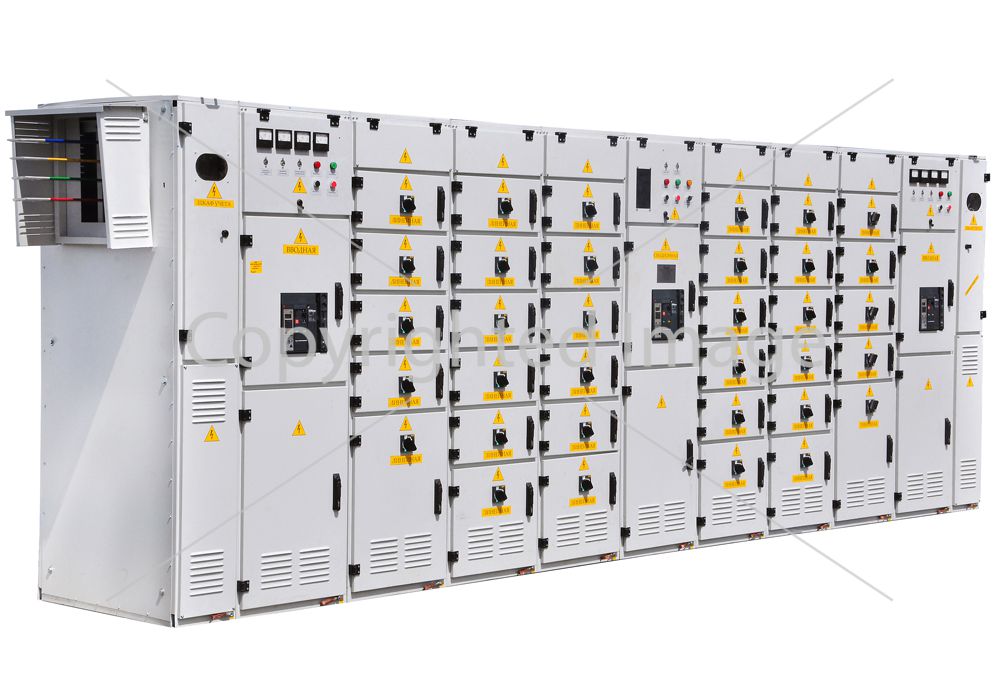

РУН складається з набору шаф:
1) Шаф введення ШНВ;
2) Шаф відхідних ліній ШНЛ;
3) Шафи секційної ШНС – тільки для двотрансформаторної КТП;
4) Шинопроводи - тільки для дворядної двотрансформаторної КТП;
5) Шафа обліку - на замовлення;
6) Шафа сигналізації – на замовлення.
У шафах РУНН встановлені автоматичні вимикачі: на введенні та секціонуванні - висувного виконання; на лініях, що відходять - стаціонарного або висувного типу. Релейна апаратура, амперметри, вольтметри та облік розташовані у верхній частині шафи. На замовлення можливий облік в окремій шафі. Конструкція шаф РУН зі стаціонарними вимикачами забезпечує оперування приводами вимикачів при закритих дверях.
У шафах РУНН забезпечена можливість підключення кабелів діаметром до 150 мм² у кількостях, що забезпечує відведення номінального струму кожного вимикача.
Шафи ШНВ (на замовлення) забезпечують можливість підключення шинопроводів.
У двотрансформаторних КТП передбачено секціонування та (на замовлення) автоматичне введення резерву.
На замовлення виконуються у КТП захисту від перевантажень. За замовленням виробу комплектуються установками для компенсації реактивної потужності.
Номенклатура шаф РУН наведена в таблиці.
|
Тип шафи |
Вимикачі |
Прим. |
|||||
|
призначення |
виконання |
номінальний струм, А |
кіл. |
||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
|
|
250 або 400 або 630 |
|
||||||
|
ШНВ-1 |
вхідний |
висувний |
250 або 400 або 630 |
1 |
3) ,4) |
||
|
відхід. лінії |
стаціонарний |
16-250 |
3 |
||||
|
ШНВ-2 |
вхідний |
висувний |
250 або 400 або 630 |
1 |
3) ,4) |
||
|
відхід. лінії |
висувний |
16-250 |
3 |
||||
|
ШНС-1 |
секційний |
висувний |
250 або 400 або 630 |
1 |
3) ,4) |
||
|
відхід. лінії |
стаціонарний |
16-250 |
3 |
||||
|
ШНС-2 |
секційний |
висувний |
250 або 400 або 630 |
1 |
|
||
|
відхід. лінії |
висувний |
16-250 |
3 |
||||
|
ШНС-3 |
секційний |
висувний |
250 або 400 або 630 |
1 |
|
||
|
відхід. лінії |
стаціонарний |
16-250 |
3 |
||||
|
1 |
2 |
3 |
4 |
5 |
6 |
||
|
ШНС-4 |
секційний |
висувний |
250 або 400 або 630 |
1 |
|
||
|
відхід. лінії |
висувний |
16-250 |
3 |
||||
|
ШНЛ-1 |
відхід. лінії |
висувний |
16-250 |
6 |
3) |
||
|
ШНЛ-2 |
відхід. лінії |
висувний |
16-250 |
5 |
3) |
||
|
ШНЛ-3 |
відхід. лінії |
висувний |
16-250 |
4 |
3) |
||
|
ШНЛ-4 |
відхід. лінії |
стаціонарний |
16-250 |
6 |
3) |
||
|
ШНЛ-5 |
відхід. лінії |
стаціонарний |
16-250 |
5 |
3) |
||
|
ШНЛ-6 |
відхід. лінії |
стаціонарний |
16-250 |
4 |
3) |
||
|
1000 |
|||||||
|
ШНВ-3 |
вхідний |
висувний |
1000 |
1 |
3) ,4) |
||
|
відхід. лінії |
стаціонарний |
160-630 |
2 |
||||
|
ШНВ-4 |
вхідний |
висувний |
1000 |
1 |
3) ,4) |
||
|
відхід. лінії |
висувний |
160-630 |
2 |
||||
|
ШНВ-5 |
вхідний |
висувний |
1000 |
1 |
3) ,4) |
||
|
відхід. лінії |
висувний |
1000 |
1 |
||||
|
ШНС-5 |
секційний |
висувний |
1000 |
1 |
|
||
|
|
відхід. лінії |
стаціонарний |
160-630 |
2 |
|||
|
ШНС-6 |
секційний |
висувний |
1000 |
1 |
|
||
|
відхід. лінії |
стаціонарний |
160-630 |
2 |
||||
|
ШНС-7 |
секційний |
висувний |
1000 |
1 |
|
||
|
відхід. лінії |
висувний |
160-630 |
2 |
||||
|
ШНС-8 |
секційний |
висувний |
1000 |
1 |
|
||
|
відхід. лінії |
висувний |
160-630 |
2 |
||||
|
ШНС-9 |
секційний |
висувний |
1000 |
1 |
|
||
|
|
відхід. лінії |
висувний |
160-630 |
2 |
|
||
|
ШНС-10 |
секційний |
висувний |
1000 |
1 |
|
||
|
відхід. лінії |
стаціонарний |
160-630 |
2 |
||||
|
ШНЛ-7 |
відхід. лінії |
висувний |
160-630 |
5 |
3) |
||
|
ШНЛ-8 |
відхід. лінії |
висувний |
160-630 |
4 |
3) |
||
|
ШНЛ-9 |
відхід. лінії |
стаціонарний |
160-630 |
5 |
3) |
||
|
ШНЛ-10 |
відхід. лінії |
стаціонарний |
160-630 |
4 |
3) |
||
|
ШНЛ-11 |
відхід. лінії |
висувний |
16-250 |
2 |
3) |
||
|
висувний |
160-630 |
4 |
|||||
|
ШНЛ-12 |
відхід. лінії |
стаціонарний |
16-250 |
2 |
3) |
||
|
стаціонарний |
160-630 |
4 |
|||||
|
1600 |
|||||||
|
ШНВ-6 |
вхідний |
висувний |
1600 |
1 |
3) ,4) |
||
|
відхід. лінії |
стаціонарний |
160-630 |
2 |
||||
|
ШНВ-7 |
вхідний |
висувний |
1600 |
1 |
3) ,4) |
||
|
відхід. лінії |
висувний |
160-630 |
2 |
||||
|
1 |
2 |
3 |
4 |
5 |
6 |
||
|
ШНВ-8 |
вхідний |
висувний |
1600 |
1 |
3) ,4) |
||
|
відхід. лінії |
висувний |
1000 |
1 |
||||
|
ШНС11 |
секційний |
висувний |
1600 |
1 |
|
||
|
відхід. лінії |
стаціонарний |
160-630 |
2 |
||||
|
ШНС12 |
секційний |
висувний |
1600 |
1 |
|
||
|
відхід. лінії |
стаціонарний |
160-630 |
2 |
||||
|
ШНС-13 |
секційний |
висувний |
1600 |
1 |
|
||
|
відхід. лінії |
висувний |
160-630 |
2 |
||||
|
ШНС-14 |
секційний |
висувний |
1600 |
1 |
|
||
|
відхід. лінії |
висувний |
160-630 |
2 |
||||
|
ШНС-15 |
секційний |
висувний |
1600 |
1 |
|
||
|
відхід. лінії |
висувний |
160-630 |
2 |
||||
|
ШНС-16 |
секційний |
висувний |
1600 |
1 |
|
||
|
відхід. лінії |
стаціонарний |
160-630 |
2 |
||||
|
ШНЛ-13 |
відхід. лінії |
висувний |
160-630 |
5 |
3) |
||
|
ШНЛ-14 |
відхід. лінії |
висувний |
160-630 |
4 |
3) |
||
|
ШНЛ-15 |
відхід. лінії |
стаціонарний |
160-630 |
5 |
3) |
||
|
ШНЛ-16 |
відхід. лінії |
стаціонарний |
160-630 |
4 |
3) |
||
|
ШНЛ-17 |
відхід. лінії |
висувний |
16-250 |
2 |
3) |
||
|
|
висувний |
160-630 |
4 |
||||
|
ШНЛ-18 |
відхід. лінії |
стаціонарний |
16-250 |
2 |
3) |
||
|
|
стаціонарний |
160-630 |
4 |
||||
|
ШНЛ-19 |
відхід. лінії |
висувний |
1000 |
1 |
3) |
||
|
ШНЛ-20 |
відхід. лінії |
висувний |
1600 |
1 |
3) |
||
|
ШНЛ-21 |
відхід. лінії |
висувний |
1000 |
2 |
3) |
||
|
2500 |
|
||||||
|
ШНВ-09 |
вхідний |
висувний |
2500 |
1 |
3) ,4) |
||
|
|
відхід. лінії |
висувний |
160-630 |
1 |
|||
|
ШНВ-10 |
вхідний |
висувний |
2500 |
1 |
3) ,4) |
||
|
відхід. лінії |
висувний |
1000 |
1 |
||||
|
ШНВ-11 |
вхідний |
висувний |
2500 |
1 |
3) ,4) |
||
|
ШНС-17 |
секційний |
висувний |
2500 |
1 |
|
||
|
ШНС-18 |
секційний |
висувний |
2500 |
1 |
|
||
|
|
відхід. лінії |
висувний |
160-630 |
1 |
|||
|
ШНС-19 |
секційний |
висувний |
2500 |
1 |
|
||
|
відхід. лінії |
висувний |
1000 |
1 |
||||
|
ШНС-20 |
секційний |
висувний |
2500 |
1 |
|
||
|
відхід. лінії |
висувний |
160-630 |
1 |
||||
|
ШНС-21 |
секційний |
висувний |
2500 |
1 |
|
||
|
відхід. лінії |
висувний |
1000 |
1 |
||||
|
1 |
2 |
3 |
4 |
5 |
6 |
||
|
ШНС-22 |
секційний |
висувний |
2500 |
1 |
|
||
|
ШНС-23 |
секційний |
висувний |
2500 |
1 |
|
||
|
відхід. лінії |
висувний |
160-630 |
1 |
||||
|
ШНС-24 |
секційний |
висувний |
2500 |
1 |
|
||
|
відхід. лінії |
стаціонарний |
1000 |
1 |
||||
|
ШНЛ-21 |
відхід. лінії |
висувний |
160-630 |
5 |
3) |
||
|
ШНЛ-22 |
відхід. лінії |
висувний |
160-630 |
4 |
3) |
||
|
ШНЛ-23 |
відхід. лінії |
стаціонарний |
160-630 |
5 |
3) |
||
|
ШНЛ-24 |
відхід. лінії |
стаціонарний |
160-630 |
4 |
3) |
||
|
ШНЛ-25 |
відхід. лінії |
висувний |
16-250 |
2 |
3) |
||
|
|
висувний |
160-630 |
4 |
||||
|
ШНЛ-26 |
відхід. лінії |
стаціонарний |
16-250 |
2 |
3) |
||
|
|
стаціонарний |
160-630 |
4 |
||||
|
ШНЛ-27 |
відхід. лінії |
висувний |
1600 |
1 |
3) |
||
|
ШНЛ-28 |
відхід. лінії |
висувний |
2500 |
1 |
3) |
||
|
ШНЛ-29 |
відхід. лінії |
висувний |
1600 |
2 |
3) |
||
|
ШНЛ-30 |
відхід. лінії |
висувний |
1000 |
1 |
3) |
||
|
|
висувний |
160-630 |
4 |
||||
|
ШНЛ-31 |
відхід. лінії |
висувний |
1600 |
1 |
3) |
||
|
|
висувний |
160-630 |
3 |
||||
|
ШНЛ-32 |
відхід. лінії |
висувний |
2500 |
1 |
3) |
||
|
|
висувний |
160-630 |
1 |
||||
|
ШНЛ-31 |
відхід. лінії |
висувний |
1600 |
1 |
3) |
||
|
|
стаціонарний |
160-630 |
2 |
||||
1) Шафи на замовлення комплектуються автоматичними вимикачами ОЕZ (Чехія), EFEN (Німеччина), ETI (Словенія), фірм АВВ, Siemens, Merlin Gerin, Schneider Elektrik, Moeller та інші;
2) Усі вступні шафи мають праве виконання;
3) Є виконання з виходом на шинопровід дворядної КТП;
4) Є виконання з виходом збірних шин на магістральний шинопровід.
