ПІДСТАНЦІЇ ТРАНСФОРМАТОРНІ КОМПЛЕКТНІ МОДУЛЬНОГО ТИПУ КТПМ-ВА 400...4000/35/0,4 УХЛ1
Комплектні трансформаторні підстанції КТПМ-ВА призначені для прийому, перетворення та розподілу електричної енергії трифазного змінного струму частотою 50 Гц у мережах із ізольованою нейтраллю та енергопостачання електроустановок та промислових об'єктів нафтової, гірничодобувної, газової промисловості, об'єктів меліорації трифазним змінним струмом промислової частоти 50 Гц напругою 35/0,4 (6,10) кВ.
Вид кліматичного виконання УХЛ 1 згідно з ГОСТ 15150.
Нормальна робота підстанції забезпечується за таких умов:
1. Висота над рівнем моря – не більше 1000 м;
2. Навколишнє середовище – не вибухонебезпечне, що не містить струмопровідного пилу, агресивних газів і пар у концентраціях, що знижують параметри КТП у неприпустимих нормах;
3. Тип атмосфери - II за ГОСТ 15150.

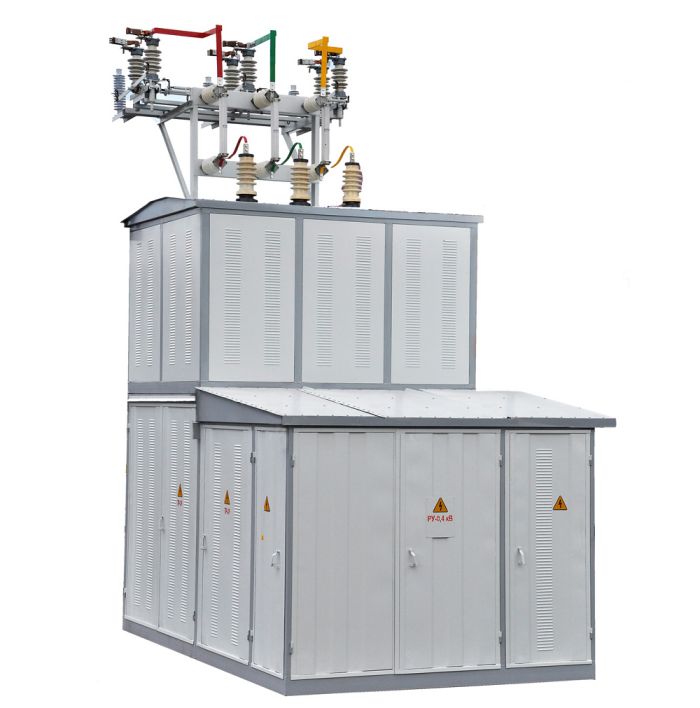

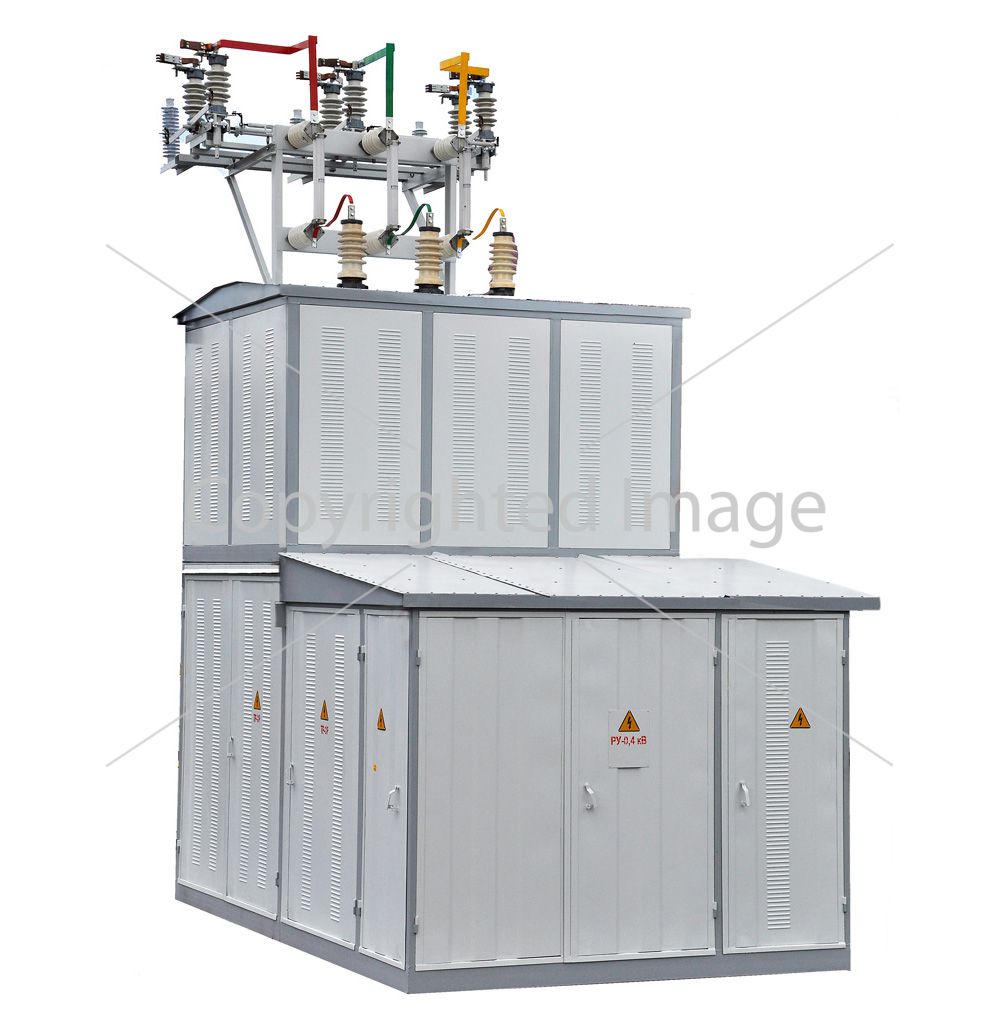

КТПМ-ВА являють собою мобільні блокові будівлі контейнерного типу повної заводської готовності, що складаються з відсіків:
- розподільчого пристрою ВН 35 кВ (УВН 35 кВ);
- розподільчого пристрою ПН 0,4 кВ (РУНН 0,4 кВ);
- силових трансформаторів.
Як УВН 35 кВ в однотрансформаторній підстанції використовуються роз'єднувач РДз-35 і запобіжники ПКТ-35 зовнішньої установки або комплектний розподільний пристрій внутрішньої установки з вакуумним вимикачем. При двотрансформаторній підстанції використовують комплектний розподільний пристрій внутрішньої установки з вакуумними вимикачами тупикового або прохідного типу.
РУНН 0,4 кВ комплектується панелями одностороннього обслуговування ЩО-06 із стаціонарно встановленими автоматичними вимикачами або блок-рубильниками. Підстанції можуть забезпечувати облік активної та реактивної електричної енергії.
У КТП в окремих блоках встановлюються силові трансформатори - масляні чи сухі.
У підстанції передбачено у всіх відсіках внутрішнє освітлення та проточна вентиляція. На замовлення в КТП встановлюються системи внутрішнього опалення, примусової вентиляції та кондиціювання, протипожежної сигналізації, охоронної сигналізації, телеметрії, телемеханіки з можливістю підключення до АСУ.
КТПМ-ВА поставляються споживачеві повністю зібраними, із встановленим у них електрообладнанням окремими блоками з можливістю перевезення автомобільним чи залізничним транспортом.
Основні технічні параметри КТП
|
Назва параметру |
Значення |
|
Номінальна напруга, кВ: |
|
|
- на стороні ВН |
35 |
|
- на стороні НН |
0,4 |
|
Найбільша робоча напруга, кВ: |
|
|
- на стороні ВН |
40.5 |
|
- на стороні НН |
0,69 |
|
Кількість силових трансформаторів |
1 або 2 |
|
Номінальна потужність силового трансформатора, кВА |
400; 630; 1000; 1600; 2500; 4000 |
|
Номінальний струм збірних шин, А: |
|
|
- на стороні ВН |
до 630 |
|
- на стороні НН |
до 6300 |
|
Струм електродинамічної стійкості, кА: |
|
|
- на стороні ВН |
40 |
|
- на стороні НН |
50, 70, 100, 125 |
|
Струм термічної стійкості, кА: |
|
|
- на стороні ВН |
16 |
|
- на стороні НН |
20, 30, 40, 50 |
|
Час протікання струму термічної стійкості, с |
1 |
|
Номінальна частота, Гц |
50 |
|
Кліматичне виконання |
УХЛ 1 |
|
Ступінь захисту |
IP 43 |
|
Термін служби, років |
не менше 25 |
|
Рівень ізоляції за ГОСТ 1516.3 |
нормальна |
Приклад запису двотрансформаторної комплектної трансформаторної модульної підстанції, з потужністю трансформатора 630 кВА, класу напруги ВН 35 кВ, на номінальну напругу з боку ПН 0,4 кВ, кліматичне виконання та категорія розміщення – УХЛ1:
КТПМ-ВА -35/0,4-2x630 -УХЛ1 ТУ У 31.2-14152239-009:2009
При замовленні необхідно заповнити опитувальні листи, що додаються, і вказати платіжні та відвантажувальні реквізити замовника.
