Підстанції трансформаторні комплектні КТПГ-100-2500/10(6)0,4 У1 (для міських мереж)

ПІДСТАНЦІЇ ТРАНСФОРМАТОРНІ КОМПЛЕКТНІ КТПГ-100-2500/10(6)0,4 У1 (для міських мереж)

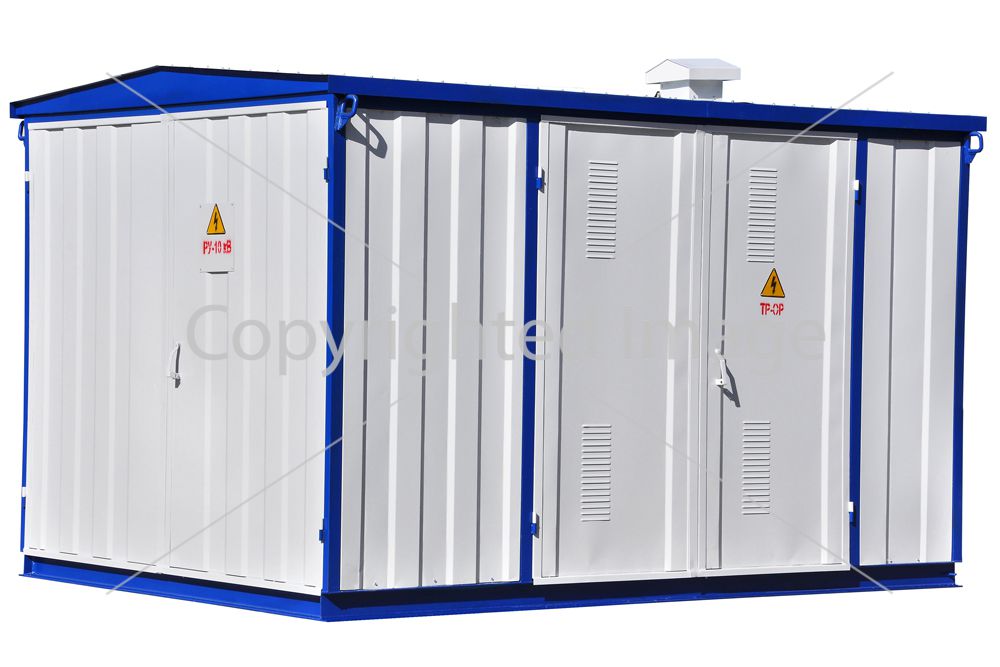

Підстанції трансформаторні комплектні для міських мереж прохідного і тупикового типу - КТПГ потужністю 100-2500 кВА, напругою ВН 6 або 10 кВ і напругою ПН 0,4 кВ призначені для прийому, перетворення і розподілу електричної енергії трифазного змінного струму частотою 50Г на боці низької напруги. КТПГ призначені для електропостачання сільськогосподарських споживачів, окремих населених пунктів та невеликих промислових об'єктів у районах із помірним кліматом (від -45°С до +40°С).

Вид кліматичного виконання У1 згідно з ГОСТ15150.

Нормальна робота КТП забезпечується за таких умов:

1. Висота над рівнем моря – не більше 1000 м;

2.Навколишнє середовище – невибухонебезпечне, що не містить струмопровідного пилу, агресивних газів і пар у концентраціях, що знижують параметри КТП в

неприпустимих межах;

3.Швидкість вітру до 36 м/с (швидкість натиску вітру до 800 Па);

4. Тип атмосфери - II за ГОСТ15150.

Високовольтне введення - повітряне або кабельне, відведення відхідних ліній - повітряні або кабельні.

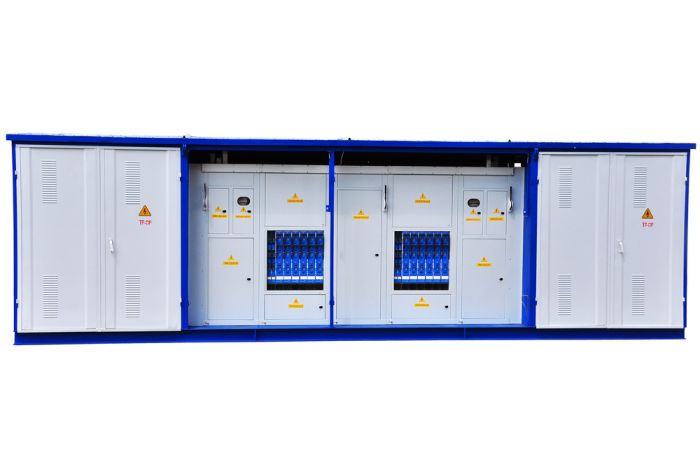

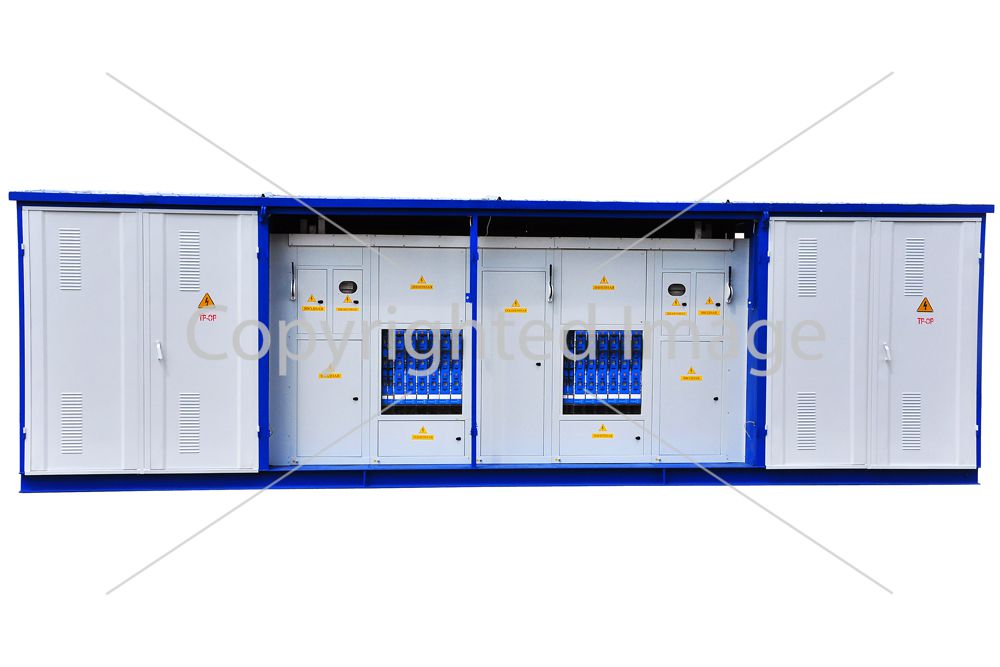

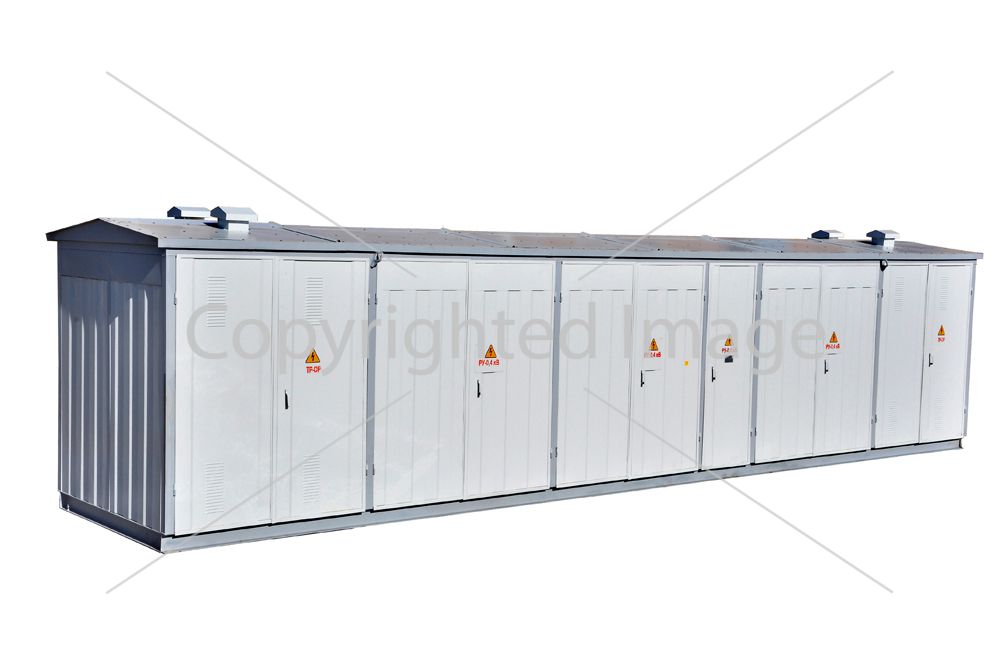

Також КТПГ виготовляються як однотрансформаторні так і двотрансформаторні (з секціонуванням за високою і низькою напругою).

На стороні ПН встановлені автоматичні вимикачі. Їх кількість та номінальний струм наведено у таблиці.

У комплект поставки КТП входять шафи УВН (повітряне введення) та РУНН, силовий трансформатор, роз'єднувач зовнішньої установки РЛНДз-10/630 (на замовлення). На замовлення в КТП можуть бути передбачені лінії вуличного освітлення, що включаються автоматично за вбудованим сигналом реле і установками для компенсації реактивної потужності.

Приклад замовлення однотрансформаторної КТП потужністю 630 кВА напругою мережі 6 кВ кабельне введення ВН та кабельне введення ПН

КТПГ-2К-630/6/0,4 У1 ТУ У 3.2-14152239-001:2004.

Приклад замовлення двотрансформаторної КТП потужністю 250 кВА напругою мережі 10 кВ повітряні введення ВН та кабельні введення

2КТПГ-2В-250/10/0,4 У1 ТУ У 3.2-14152239-001:2004.

При замовленні також необхідно вказати платіжні та відвантажувальні реквізити замовника.

Основні технічні параметри КТП

На вимогу замовника можлива заміна автоматичних вимикачів на лініях, що відходять.
