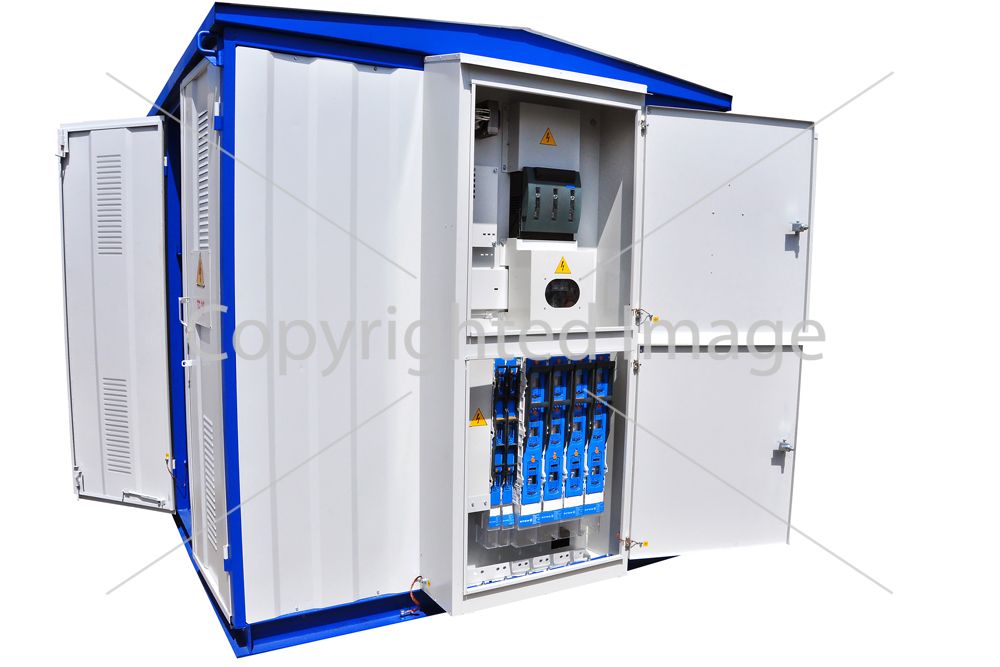

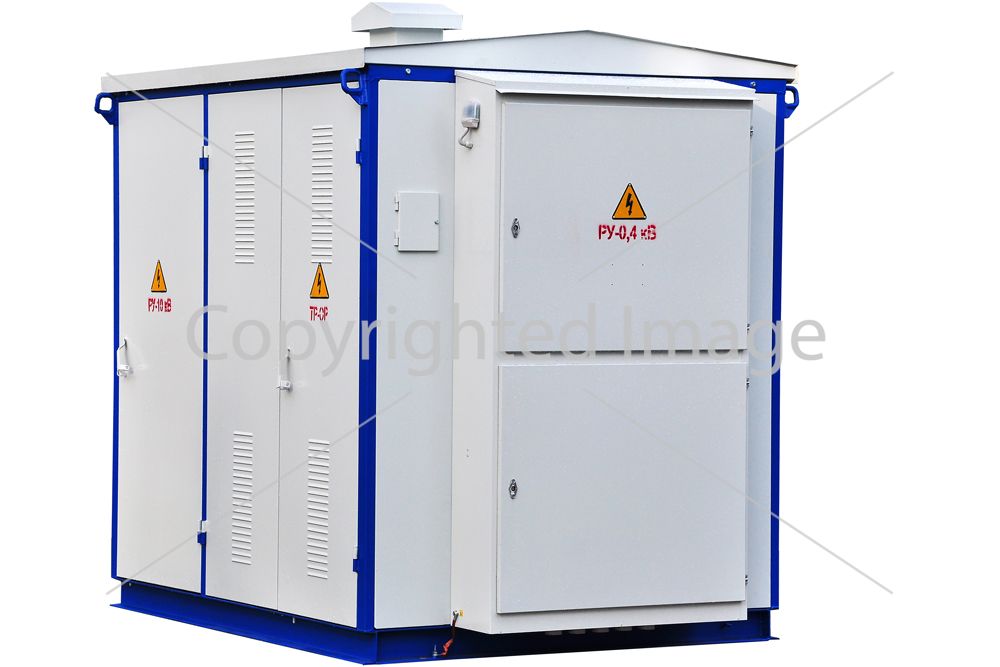

Підстанції трансформаторні комплектні КТП-2-25...630/10(6)0,4 У1 (прохідні кіоскового типу)

ПІДСТАНЦІЇ ТРАНСФОРМАТОРНІ КОМПЛЕКТНІ КТП-2-25...630/10(6)0,4 У1 (прохідні кіоскового типу)

Підстанції трансформаторні комплектні тупикові – КТП-2 потужністю 25-2500 кВА, напругою ВН 6  або 10 кВ та напругою ПН 0,4 кВ призначені для прийому, перетворення та розподілу електричної енергії трифазного змінного струму частотою 50 Гц системах з глухозаземленою нейтраллю трансформатора на стороні низької напруги. КТП-2 призначені для електропостачання сільськогосподарських споживачів, окремих населених пунктів та невеликих промислових об'єктів у районах із помірним кліматом (від -45°С до +40°С). КТП-2 встановлюється на найпростіший бетонний майданчик.

Вид кліматичного виконання У1 згідно з ГОСТ15150.

Нормальна робота КТП забезпечується за таких умов:

1. Висота над рівнем моря – не більше 1000 м;

2.Навколишнє середовище – невибухонебезпечне, що не містить струмопровідного пилу, агресивних газів і пар у концентраціях, що знижують параметри КТП у неприпустимих межах;

3.Швидкість вітру до 36 м/с (швидкість натиску вітру до 800 Па);

4. Тип атмосфери - II за ГОСТ15150.

Високовольтне введення - повітряне або кабельне, відведення відхідних ліній - повітряні або кабельні.

Прохідні КТП-2 виготовляються як однотрансформаторні так і двотрансформаторні (з секціонуванням за високою і низькою напругою).

На стороні ПН встановлені автоматичні вимикачі. Їх кількість та номінальний струм наведено у таблиці.

У комплект поставки КТП входять шафи УВН (повітряне введення) та РУНН, силовий трансформатор, роз'єднувач зовнішньої установки РЛНДз-10/630 (на замовлення).

На замовлення в КТП можуть бути передбачені лінії вуличного освітлення, що включаються автоматично за сигналом вбудованого реле та установками для компенсації реактивної потужності.

Приклад замовлення однотрансформаторної КТП потужністю 400 кВА напругою мережі 6 кВ кабельне введення ВН та кабельне введення ПН

КТПУ-2К-400/6/0,4 У1 ТУ У 3.2-14152239-001:2004.

Приклад замовлення двотрансформаторної КТП потужністю 250 кВА напругою мережі 10 кВ повітряні введення ВН та кабельні введення ПН

2КТПУ-2В-250/10/0,4 У1 ТУ У 3.2-14152239-001:2004.

При замовленні також необхідно вказати платіжні та відвантажувальні реквізити замовника.

Основні технічні параметри КТП

На вимогу замовника можлива заміна автоматичних вимикачів на лініях, що відходять.

Примітка: в КТП потужністю 25-400 кВА QS1-роз'єднувач РВз-10-630У3

                    в КТП потужністю 630-2500 кВА QS1-вимикач навантаження

                    ВН-РА-10-630У3.
