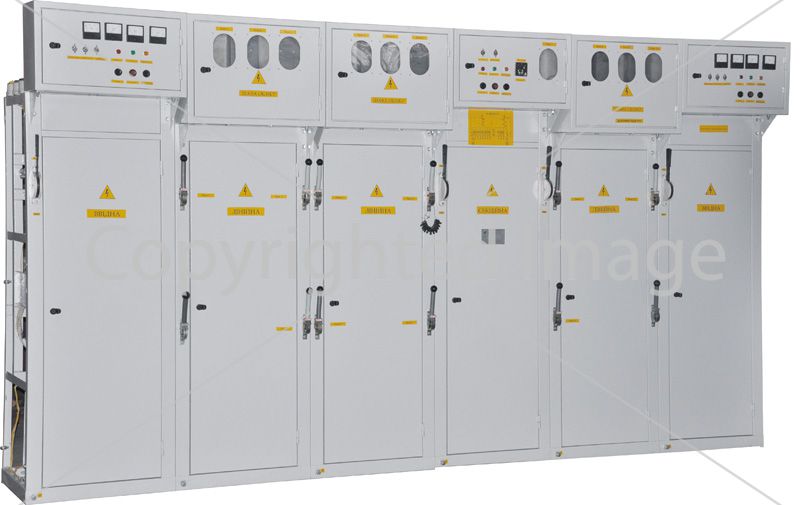

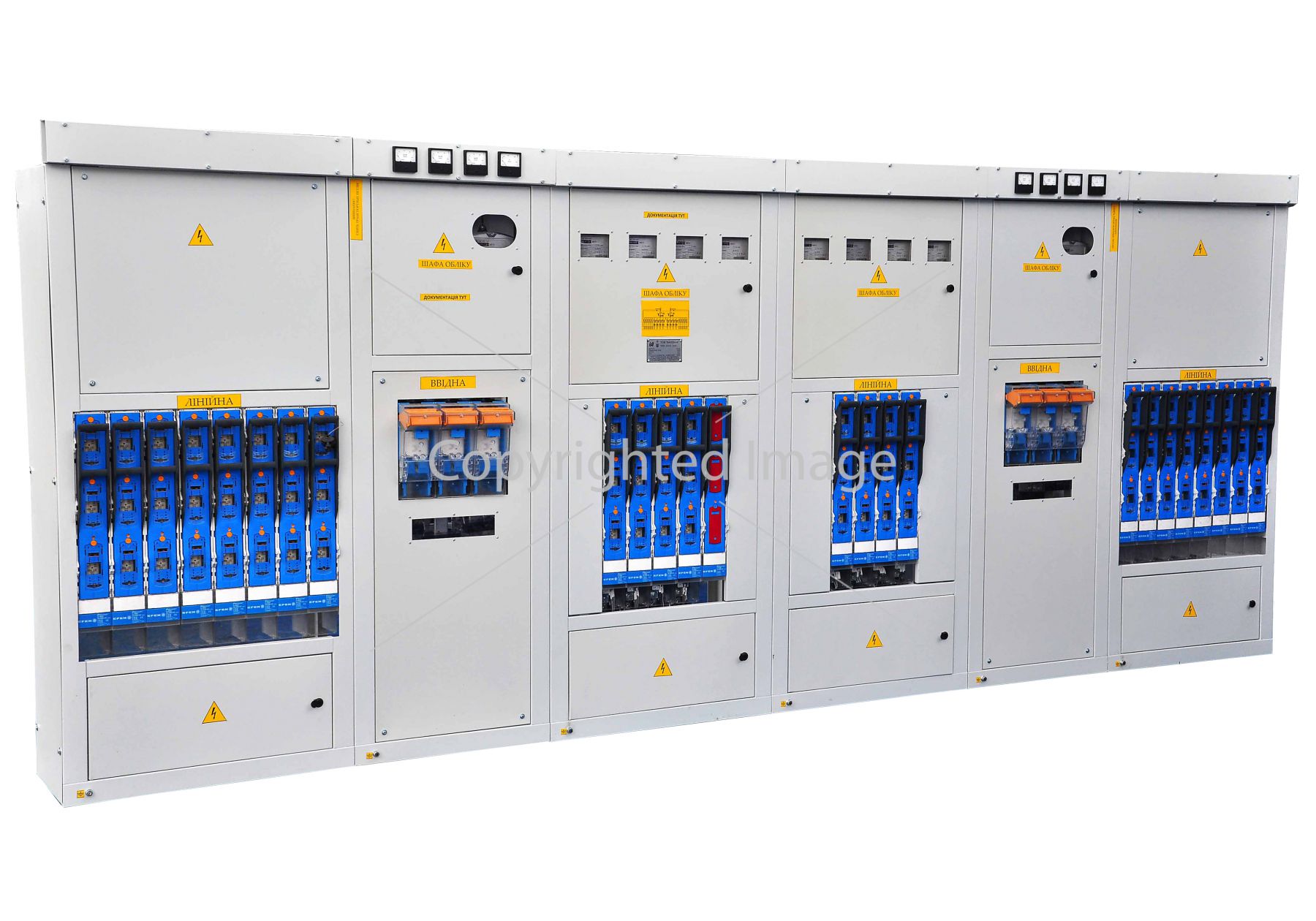

ПАНЕЛІ РОЗПОДІЛЬНИХ ЩИТІВ ЩО-06

Панелі розподільних щитів ЩО-06 призначені для прийому та розподілу електричної енергії трифазного змінного струму частотою 50Гц напругою до 660В та захисту відхідних ліній від перевантажень та струмів короткого замикання.

Вид кліматичного виконання У3 згідно з ГОСТ 15150.

Нормальна робота ЩО забезпечується за таких умов:

1. Висота над рівнем моря – не більше 1000 м;

2. Навколишнє середовище – невибухонебезпечне, що не містить струмопровідного пилу, агресивних газів і пар у концентраціях, що знижують параметри КТП у неприпустимих межах;

3. Швидкість вітру до 36 м/с (швидкість натиску вітру до 800 Па);

4. Тип атмосфери - II за ГОСТ15150.

Панелі ЩО за ступенем захисту виготовляються двох виконань (перша цифра позначення панелі):

1 – відкрите (ступінь захисту ІР00 і лише з боку фасаду – ІР20);

2 – закрите (ступінь захисту ІР20 і лише з боку дна – ІР00).

За призначенням панелі розподіляються на вступні, секційні, розподільні та допоміжні. До допоміжних панелей належать панелі диспетчерського керування, шафи обліку та торцеві панелі.

При дворядній установці панелей розподільний пристрій комплектується шинним мостом з відстанню між фасадами -1000, 1500 та 2000мм.

Панелі комплектуються наступною апаратурою:

1. Вступні та секційні – автоматичними вимикачами висувного та стаціонарного виконання та рубильниками,

2. Розподільні – автоматичними вимикачами висувного або стаціонарного виконання, рубильниками із запобіжниками РПС або ізольованими рубильниками із запобіжниками типу RBK або ARS.

За замовленням виробу комплектуються установками для компенсації реактивної потужності.

Панелі збираються до транспортних груп довжиною до 4 м.

Приклад замовлення вступної панелі ЩО ступеня захисту IР00 з номінальним струмом вводів 1600 А, зробленої за схемою 01

Панель ЩО-06-1101 У3 ТУ У 31.2-14152239-004:2006,

Приклад замовлення шинного мосту із відстанню між фасадами камер 1000 мм.

Шинний міст ШМ-2 У3 ТУ У 31.2-14152239-004:2006.

При замовленні також необхідно вказати платіжні та відвантажувальні реквізити замовника.

Основні технічні параметри панелей ЩО

1) Панелі на замовлення комплектуються автоматичними вимикачами ОЕZ (Чехія), EFEN (Німеччина), ETI (Словенія), АВВ, Siemens, Merlin Gerin, Schneider Elektrik, Moeller та інші.

2) При замовленні заповнювати опитувальний лист та план розташування панелей.

Приклад заповнення опитувального листа.

План розміщення панелей
