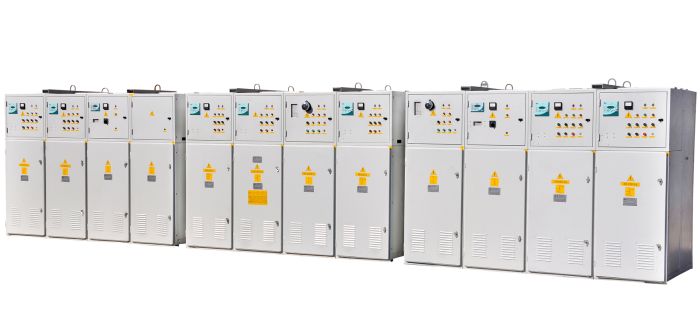

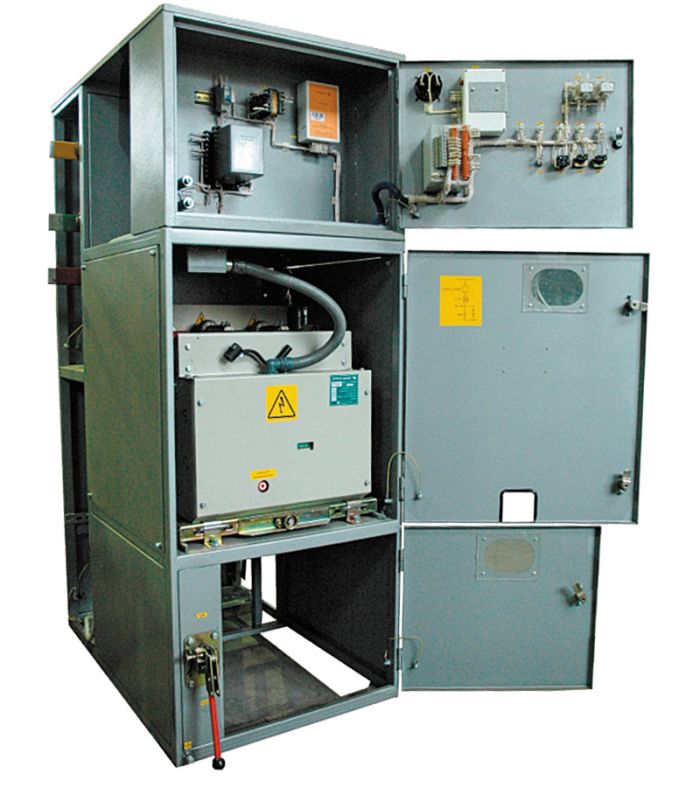

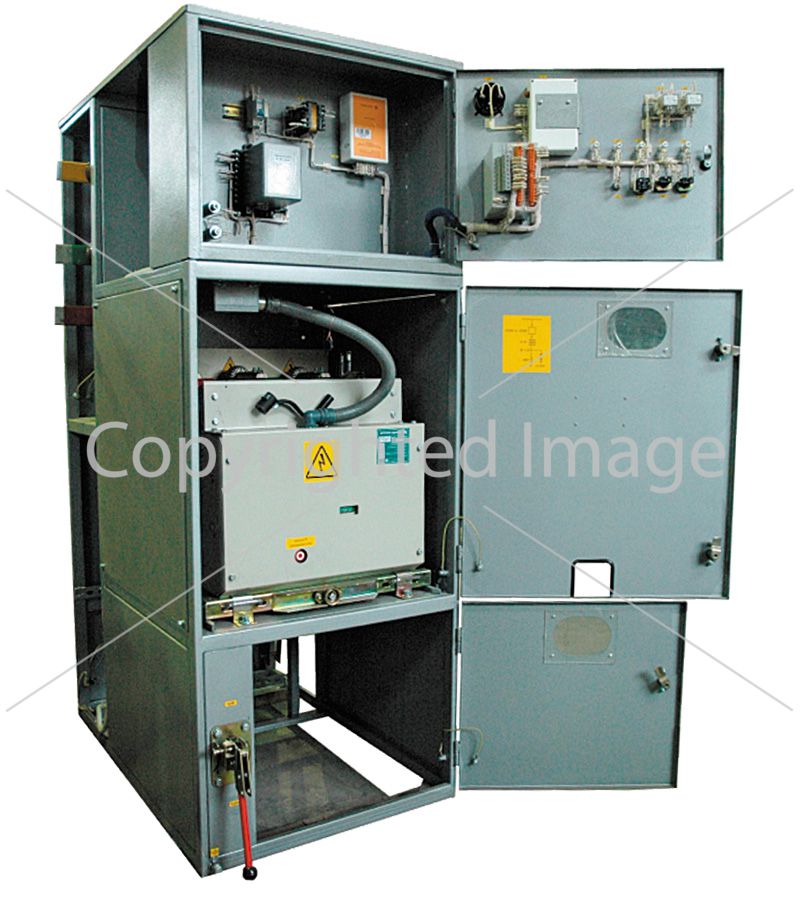

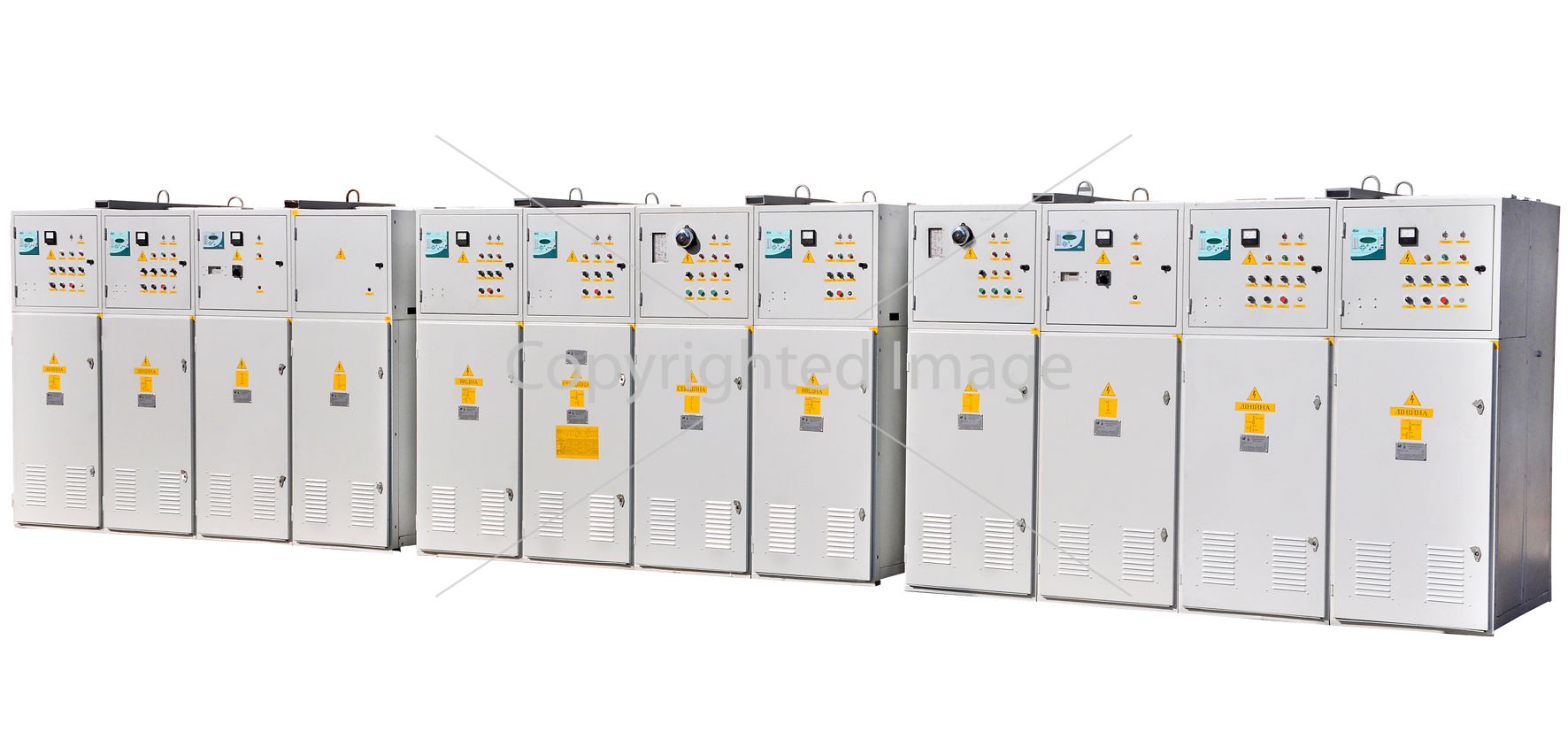

КОМПЛЕКТНІ РОЗПОДІЛЬНІ ПРИСТРОЇ КРП-10 ВА-630...3150 УЗ,ТЗ
Комплектні розподільні пристрої призначені для прийому та розподілу електричної енергії частотою 50Гц напругою 10(6)кВ з номінальним струмом збірних шин 630,1000,1250,1600,2000,2500 і 3150А і експлуатуються в районах з помірним кліматом + 4С°.
Вид кліматичного виконання У3 або Т3 згідно з ГОСТ 15150.
Нормальна робота КРП забезпечується за таких умов:
1. Висота над рівнем моря – не більше 1000 м;
2. Навколишнє середовище – не вибухонебезпечне, що не містить струмопровідного пилу, агресивних газів і пар у концентраціях, що знижують параметри КТП у неприпустимих нормах;
3. Тип атмосфери - II за ГОСТ 15150.
Основні технічні параметри КРП наведено у таблиці 1.
Класифікація шаф наведена у таблиці 2.
При дворядному виконанні шаф КРП комплектується шинними мостами. Шинні мости встановлюються лише на крайні шафи. Відстань між фасадами шаф має бути 2000, 2500 чи 3000 мм.
Приклад запису КРП напругою мережі ВН 10 кВ за номінального струму відключення 31,5 кА кліматичного виконання У3
КРП-10 ВА-31,5 У3 ТУ У 3.2-14152239-008:2010
При замовленні необхідно заповнити опитувальний лист та вказати платіжні та відвантажувальні реквізити замовника.
Таблиця 1
|
Назва параметру |
Значення параметрів КРП типу |
|||
|
КРП-10 ВА-20 У3* |
КРП-10 ВА-20 Т3* |
КРП-10 ВА-31,5 У3* |
КРП-10 ВА-31,5 Т3* |
|
|
1 Номінальна напруга, кВ |
6,0; 10,0 |
6,0; 10,0; |
6,0; 10,0 |
6,0; 10,0; |
|
2 Найбільша робоча напруга, кВ |
7,2; 12,0 |
7,2; 12,0 |
7,2; 12,0 |
7,2; 12,0 |
|
3 Номінальний струм головних кіл шаф КРП, А: |
630; 1000; 1600; 2000; 2500; 3150 |
630; 1250; 2500 |
630; 1000; 1600; 2000; 2500; 3150 |
630; 1250; 2500 |
|
4 Номінальний струм збірних шин, А |
630; 1000; 1600; 2000; 2500; 3150 |
630; 1250; 2500 |
630; 100; 1600; 2000; 2500; 3150 |
630; 1250; 2500 |
|
|
|
|
|
|
|
|
|
|
|
|
|
5 Номінальний струм відключення вимикача, вбудованого в КРП, кА |
20,0 |
31,5 |
||
|
6 Струм термічної стійкості для проміжку часу 3 с, кА |
20,0 |
31,5 |
||
|
7 Номінальний струм електродинамічної стійкості головних кіл шаф КРП, кА |
51 |
81 |
||
Таблиця 2
|
Ознака класифікації |
Виконання шаф КРП за цією ознакою класифікації |
|
1 Рівень ізоляції по ГОСТ 1516.3 |
Нормальна ізоляція |
|
2 Вид ізоляції |
Повітряна |
|
3 Наявність ізоляції струмопровідних частин |
Із ізольованими шинами – на номінальні струми відключення 20; 31,5 кА; З ізольованими збірними шинами, відпаюванням до них і шинними введеннями на номінальний струм відключення 31,5 ** кА |
|
4 Умови обслуговування КРП |
З двостороннім обслуговуванням |
|
5 Вид управління |
Місцеве, дистанційне |
|
6 Виконання вводів |
Кабельні; шинні |
|
7 Тип шаф КРП залежно від вбудовуваної апаратури та приєднань |
ШВМП – шафа з вимикачем масляним із пружинним приводом; ШВМЕ – з вимикачем масляним з електромагнітним приводом; ШТН – з трансформаторами напруги; ШПС – із силовими запобіжниками; ШР – з роз'ємними контактними з'єднаннями; ШКА – із комбінованою апаратурою (з трансформаторами напруги, розрядниками, конденсаторами); ШГВ – глухого введення; ШКС – з кабельним складанням; ШСТ – із силовими трансформаторами; ШШП - шинних перемичок; ШШВ - шинних вводів; ШВВЕ – з вимикачем вакуумним з електромагнітним приводом на постійному струмі; ШВВП – те саме, з пружинним приводом на змінному струмі; ШВ1…2* - шинних вставок; ШП – перехідний; ШНВА – з низьковольтною апаратурою; ОРШ – окрема релейна шафа |
|
8 Наявність дверей у шафах КРП |
Шафи з дверима; шафи без дверей |
Продовження таблиці 2
|
Ознака класифікації |
Виконання шаф КРП за цією ознакою класифікації |
|
9 Наявність висувних елементів у шафах КРП |
З висувними елементами; без висувних елементів |
|
10 Вид постачання шаф КРП |
Блоки до трьох шаф (шафи шириною 750 мм); блоками до двох шаф; окремими шафами |
|
11 Ступінь захисту оболонки КРП; шторок та перегородок відсіків (при викаченому положенні висувного елемента) згідно з ГОСТ 14254 |
1Р20 – при зачинених дверях шафи КРП; робоче положення висувного елемента (для шаф КРП без дверей); шторок та перегородок (у шафах з висувними елементами); - 1Р00 – при відчинених дверях шафи КРП без висувних елементів |
|
__________________________ * Цифри в позначенні типу шафи – залежно від розташування ряду шаф підстанції та номінального струму шафи КРП. Примітка: Шафи типу ШВВЕ, ШВВП призначені для електроустановок із частими комутаційними операціями. ** Кліматичне виконання У1 та У3 |
|
Опитувальний лист
|
Номінальна напруга, кВ |
|
||||||
|
Номінальний струм збірних шин, А |
|
||||||
|
Порядковий номер шафи КРП |
1 |
2 |
3 |
4 |
5 |
6 |
|
|
Схема електрична принципова
|
|
|
|
|
|
|
|
|
Позначення шафи КРП |
|
|
|
|
|
|
|
|
Призначення шафи |
|
|
|
|
|
|
|
|
Назва вакуумного вимикача |
|
|
|
|
|
|
|
|
Назва трансформатора струму та їх кількість |
|
|
|
|
|
|
|
|
Назва трансформатора струму 0-ї послідовності та їх кількість |
|
|
|
|
|
|
|
|
Наявність трансформатора напруги |
|
|
|
|
|
|
|
|
Харак-тери-стики захисту |
МТЗ |
|
|
|
|
|
|
|
ТО |
|
|
|
|
|
|
|
|
Захист від перевантаження |
|
|
|
|
|
|
|
|
ЗМЗ |
|
|
|
|
|
|
|
|
ЗНЗ |
|
|
|
|
|
|
|
|
Диф. захист |
|
|
|
|
|
|
|
|
Наявність АВР |
|
|
|
|
|
|
|
|
Наявність обліку |
|
|
|
|
|
|
|
|
Наявність шинопроводу |
|
|
|
|
|
|
|
|
Об'єкт |
|
||||||
|
Замовник та його адреса |
|
||||||
|
Проектна організація та її адреса |
|
||||||
|
Відвантажувальні реквізити |
|
||||||
|
Платіжні реквізити |
|
||||||
