Камери збірні одностороннього обслуговування КСО-306

КАМЕРИ ЗБІРНІ ОДНОСТОРОННЬОГО ОБСЛУГОВУВАННЯ КСО-306

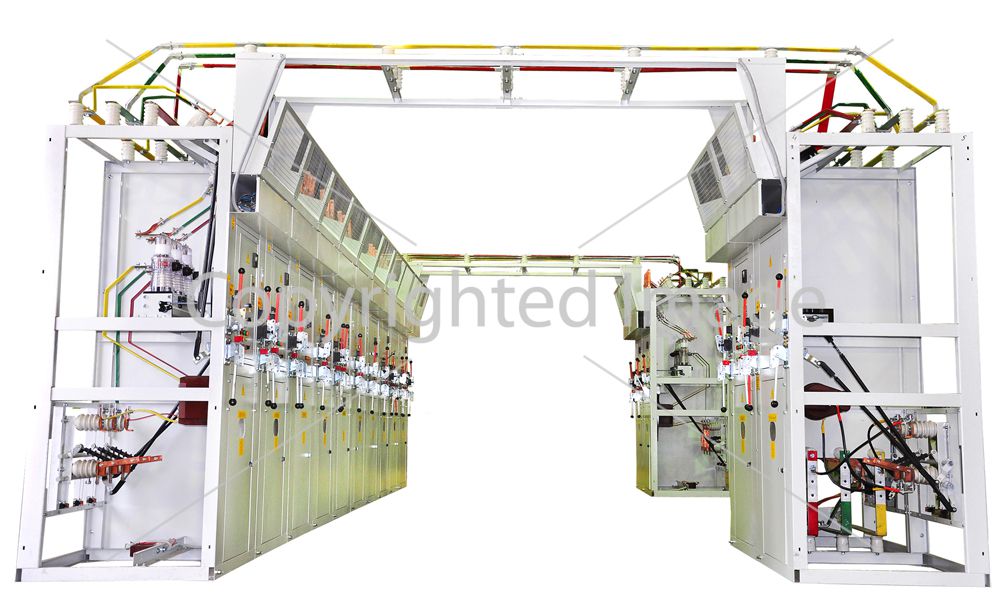

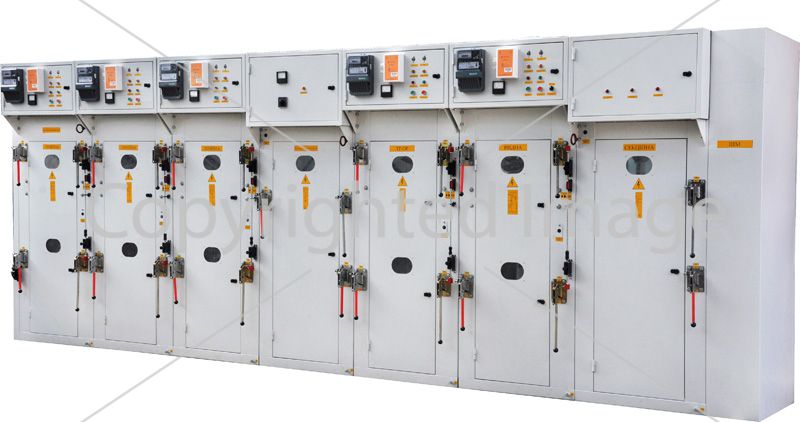

Камери збірні одностороннього обслуговування КСО 306 та шинні мости ШМ та ШМР до них призначені для комплектації розподільних пристроїв напругою 6 або 10 кВ змінного струму частотою 50 Гц із ізольованою нейтраллю.

Вид кліматичного виконання У3 за ГОСТ15150.

Нормальна робота КСО забезпечується за таких умов:

1. Висота над рівнем моря – не більше 1000 м;

2. Навколишнє середовище – невибухонебезпечне, що не містить струмопровідного пилу, агресивних газів і пар у концентраціях, що знижують параметри КТП у неприпустимих межах;

3. Швидкість вітру до 36 м/с (швидкість натиску вітру до 800 Па);

4. Тип атмосфери - II за ГОСТ15150.

Головні ланцюги КСО складаються з таких апаратів;

1. Автогазовий вимикач навантаження ВН-РА – камери 03-06, 08,09 та 24;

2. Роз'єднувач із заземлюючими ножами РВ – камери 01, 02, 07, 10, 11, 14П, 14Л;

3. Вакуумний вимикач ВВ/ТЕL або ВР-1 з електромагнітним приводом - камери 12В, 14В та 17В. У камерах передбачено комплект захисту - максимальний струмовий захист, струмове відсікання, захист від замикання на землю, контроль ланцюгів напруги автоматичне включення резерву (АВР);

4. Трансформатори напруги – камери 10 та 11;

5.Трансформатори власних потреб - камери 12В, 13В та 23.

На замовлення постачаються шафи обліку активної та реактивної енергії.

При дворядному виконанні розподільний пристрій комплектується шинними мостами з роз'єднувачами (ШМР) або без них (ШМ). Шинні мости встановлюються лише на крайні камери. Відстань між фасадами камер: 2000 мм (ШМР-1, ШМ-1); 2500 мм (ШМР-2, ШМ-2); 3000 мм (ШМР-3, ШМ-3); 3500 мм (ШМР-4, ШМ-4). Приєднання камер до зовнішньої мережі – кабельне. У камерах передбачено всі блокування згідно з нормативними документами.

Приклад замовлення камери КСО, зробленої за схемою 05 номінальною напругою 10 кВ

Камера КСВ 306-05 У3 ТУ У 31.2-14152239-002:2006,

Приклад замовлення камери КСО з вакуумним вимикачем, зробленим за схемою 13 В, номінальною напругою 10кВ

Камера КСВ 306-13В У3 ТУ У 31.2-14152239-002:2006,

Приклад замовлення шинного мосту з роз'єднувачами на відстані між фасадами камер 2500 мм.

Шинний міст ШМР-2 У3 ТУ У 31.2-14152239-002:2006.

При замовленні також необхідно вказати платіжні та відвантажувальні реквізити замовника.

Основні технічні параметри камер КСО

Приклад заповнення опитувального листа.

План розташування камер

Таблиця виконань КСО

Схеми електричні принципові первинних з'єднань камер КСО 306

Схеми електричні принципові первинних з'єднань камер КСО 306 (продовження)
