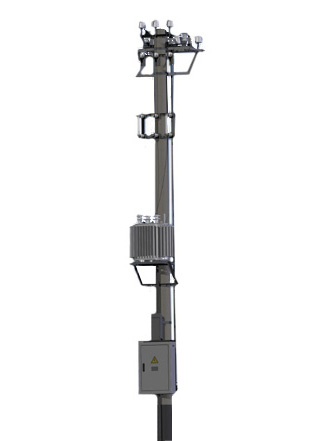

ПІДСТАНЦІЇ ТРАНСФОРМАТОРНІ КОМПЛЕКТНІ КТПС-25...250/10(6)0,4 У1 (Стовпові) ТУ У 3.2-14152239-001:2004

ПІДСТАНЦІЇ ТРАНСФОРМАТОРНІ КОМПЛЕКТНІ КТПС-25...250/10(6)0,4 У1 (Стовпові) ТУ У 3.2-14152239-001:2004

Підстанції трансформаторні комплектні потужністю 10-400 кВА трьох фазного змінного струму частотою 50 Гц

напругою 10(6)\0,4 кВ являють собою однотрансформаторні підстанції, тупікового типу зовнішнього встановлення і призначені

для електропостачання сільскогосподарських споживачів, окремих населених пунктів і невеликих промислових обєктів

в районах з помірним кліматом (від -45°С до +40°С).

Вид кліматичного виконання У1 по ГОСТ15150.

Нормальна работа КТПМ забезпечується при наступних умовах:

1.  Висота над рівнем моря - не більше 1000 м;

2.  Навколишнє середовище - не вибухонебезпечне, не містить струмопровідного пилу, агресивних газів і концентрації парів, які знижують характеристики КТП в недопустимих межах;

3.  Швидкість вітру до 36 м/с (швидкість напору вітру до 800 Па);

4.  Тип атмосфери – II по ГОСТ  15150.

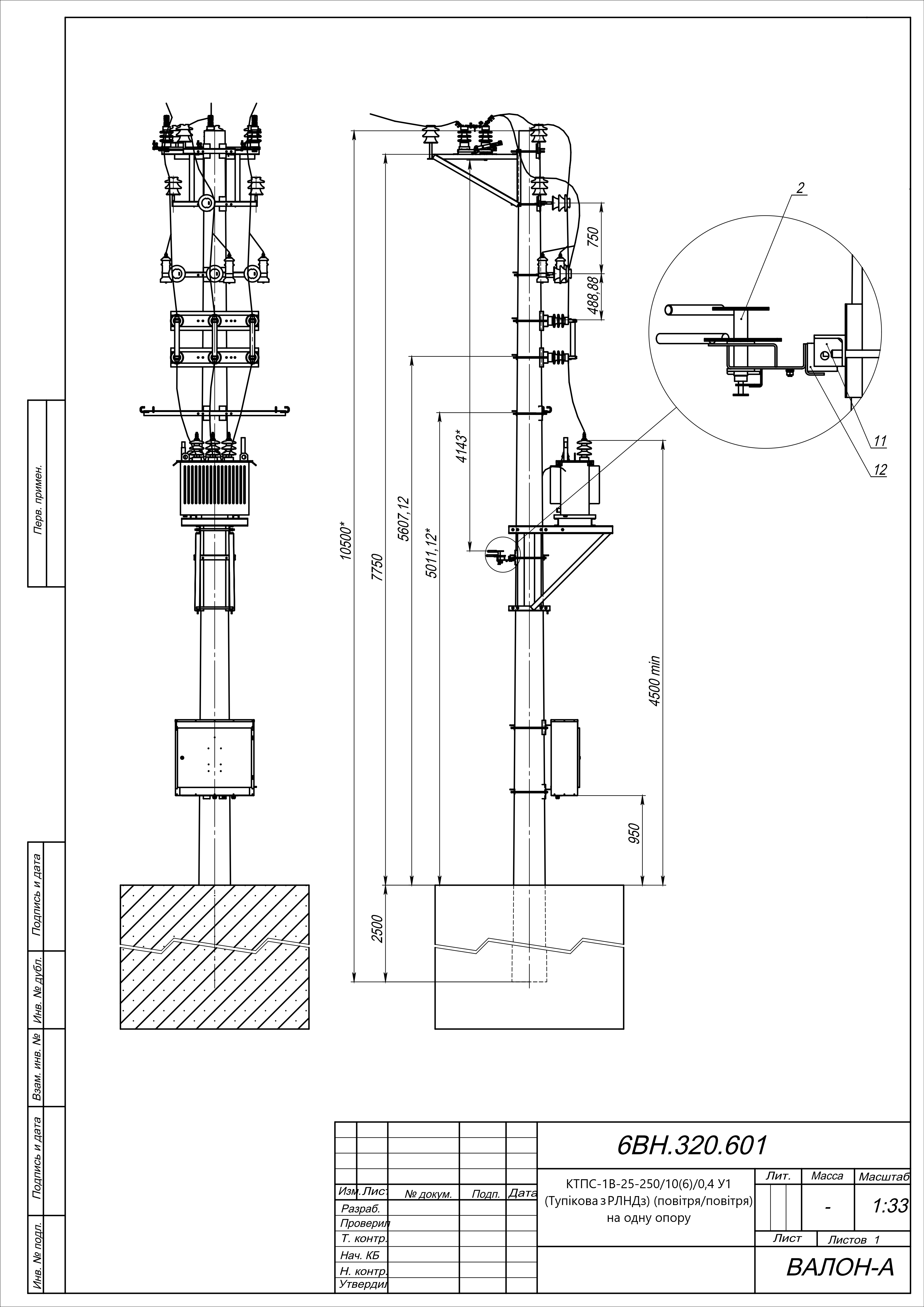

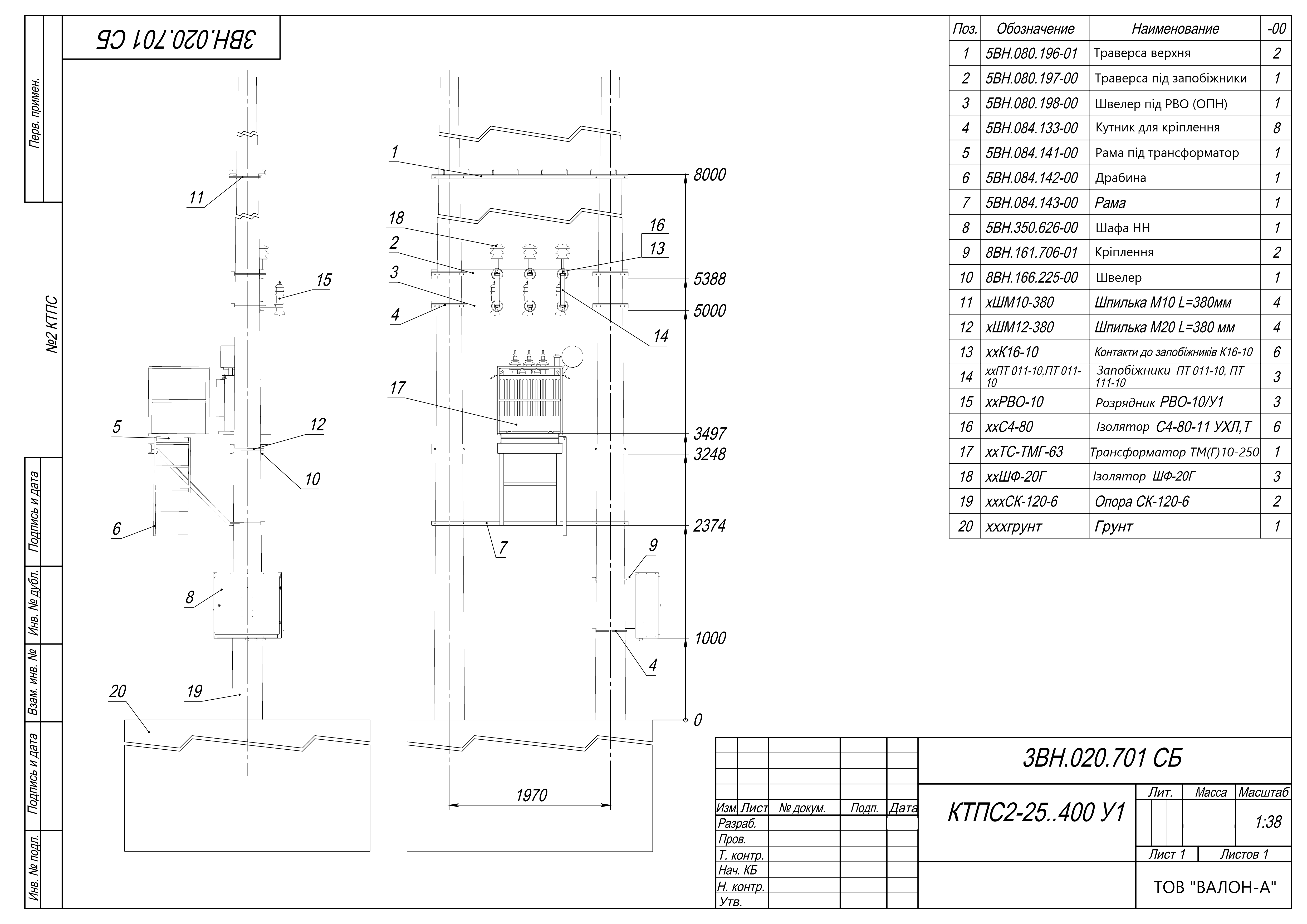

КТПМ  складається з наступних частин:

1.  Пристрій зі сторони вищої напруги (ПВН);

2.  Трансформатор силовий зовнішнього встановлення трьохфазний ТМ(ТМГ) або однофазний типу ОМ-10(6)кВ;

3. Розподільчий пристрій зі сторони нижчої напруги (РПНН) з автоматичними вимикачами на відхідних лініях і лінії вуличного освітлення (опціонально).

Приклад замовлення КТПС потужністю 250 кВА напругою мережі 6 кВ

КТПС -1В- 250/6/0,4 У1 ТУ У 3.2-14152239-001:2004.

При замовленні також необхідно вказати платіжні і відвантажувальні реквізити замовника.

Основні технічні параметри КТПС

Потужність КТП,

кВА

Номінальний струм відхідних ліній, А

Маса з

трансформатором, кг

лінія

№1

лінія

№2

лінія

№3

лінія

№4

вуличне освітлення

(опція)

25

40

40

-

-

16

580

40

63

40

-

-

16

620

63

63

40

40

-

16

700

100

100

80

40

-

16

860

160

160

100

80

-

16

1100

250

250

160

100

80

16

1340

За вимогою замовника можлива заміна автоматичних вимикачів на відхідних лініях, а також заміна однолінійної схеми під задані параметри.
